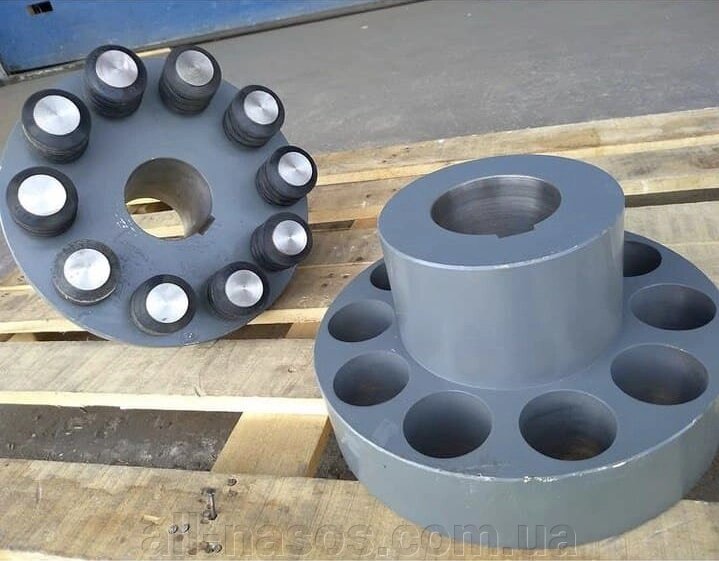

Муфта пружна втулочно-пальцева МУВП-11

Назначение МУВП-11

Муфта упругая втулочно-пальцевая МУВП-11 имеет общестроительное применение. Основным предназначением является соединение соосных валов, передавая крутящий момент 6,3 -16000 Нм, и снижения динамических нагрузок. Категориям 1-3 соответствует  исполнение климатическое "У", "Т", категории 4  - УХЛ, О. (ГОСТ 15150).

Исполнение




Муфта упругая втулочно-пальцевая МУВП-11  может иметь  такие исполнения полумуфт:

1. Для концов валов длинных - отверстия цилиндрические (ГОСТ 12081);

2. Для концов валов коротких - отверстия цилиндрические (ГОСТ 12081);

3. Для концов валов длинных - отверстия конические (ГОСТ 12081);

4. Для концов валов коротких - отверстия конические (ГОСТ 12081);



  Для изготовления полумуфт должен использоваться чугун, марка которого СЧ20 (ГОСТ 1412). Для изготовления пальцев МУВП-11 используется сталь марки равной 45 и выше. Втулки распорные изготавливаются из стали Ст3, возможно использование материалов не из металла с необходимой механической прочностью. Втулки упругие изготавливаются из резины. имеющей следующие свойства:

- разрывной предел прочности >= 8 МПа;

- разрывное относительное удлинение >= 300 %;

- остаточное относительное удлинение >= 24 %;

- твердость в промежутке 60-75 условных единиц (согласно ГОСТ 263);

- истирание <= 2,8х10^-10 м³/(Вт*с).

Маркировка



Муфта упругая втулочно-пальцевая МУВП-11 рашифровка условного обозначения:

240-40-1 УЗ ГОСТ21434-93

250 - крутящий момент номинальный;

40 - диаметр  отверстия посадочного;

1 - исполнение;

У - исполнение климатическое;

3 - категория.

dH8	d1H9	dH8	d1H9	L, max,  для исполнений				l, h14,max,  для исполнений				Вес (кг)
Ряд1		Ряд2		исп.4	исп.3	исп.2	4исп.1	исп.4	исп.3	исп.2	исп.1
80		-		270	350	270	350	95	135	130	170	66,71
-		85		270	350	270	350	95	135	130	170	69,01
90		-		270	350	270	350	95	135	130	170	71,61
-		95		270	350	270	350	95	135	130	170	74,11
