Насос 1Д1600-90 (1Д 1600-90) Цена в Украине

Код: 1Д1600-90
ОписаниеХарактеристикиПодобные товары
Цену уточняйте
Минимальный заказ: 0.00 шт.
В наличии
Заказать товар
Перезвоните мне
Контактная информация
Менеджер: Игорь Николаевич
Адрес: 61052, Украина, Харьковская обл., Харьков, Пр. Науки, 60
Skype: all-nasos
Написать компании

Описание

НАЗНАЧЕНИЕ 1Д1600-90



Насос 1Д1600-90 и собранный на его основе агрегат являются устройствами перекачивающими воду и схожие с водой жидкости согласно гидродинамических и химических параметров с включением твердых фракций не превышающих 0,05% от массы и до 0,02 мм.




МАРКИРОВКА 1Д1600-90



Расшифровка обозначения 1Д1600-90-2:

1 – серия;
Д – насос двустороннего входа.
200 – подача насоса (М3/Ч);
36 – напор, выдаваемый насосом (МВС);
а – подрезка рабочего колеса;
2 – категория размещения.





УСТРОЙСТВО 1Д1600-90



Насос 1Д1600-90 является насосом двустороннего входа, имеет двусторонний подвод жидкости к рабочему колесу полуспиральный и спиральный отвод, рабочее колесо входа двустороннего типа ВВ1 API 610


1Д1600-90, выпускается из таких материалов:
- корпус, крышки, рабочее колесо, детали уплотнения – чугун серый;
- гильза защитная – хромистая сталь 30Х13;
- вал – сталь конструкционная легированная 40ХФА, 45, 40, 40Х".
Температура жидкости, перекачиваемой насосом 1Д1600-90, должна быть не выше +85°С.


Насос 1Д1600-90 относится к изделиям типа восстанавливаемого и выпускается в таких исполнениях климатических: У3.1, У2, ОМ2 соответственно ГОСТ 15150-69.
Разъем 1Д1600-90 расположен в горизонтальной плоскости, напорный патрубок и всасывающий патрубок расположили в нижней части насоса. Благодаря такой конструкции имеется возможность выполнять ремонт ротора без отсоединения патрубков и демонтажа насоса.


1Д1600-90 имеет механическое уплотнение вала с сальниковой набивкой. Ротор 1Д1600-90 расположен на опорах, которыми служат подшипники кочения или скольжения, мазка которых пластичная или картерная
Насос двустороннего входа 1Д1600-90 получил свое название за счет возможности перекачивания жидкости в обоих направлениях.



Детальная схема 1Д1600-90:

Наименование детали Позиция детали на схеме Кол-во деталей
Ротор в сборе 1 1
Крышка 2 1
Корпус 3 1
Скоба 4 2
Прокладка 5 1
Прокладка 6 1
Штифт 10x80 7 2
Гайка М24 8 Различное по типоразмерам
Шпилька М24х55 9 Различное по типоразмерам
Винт отжимной М12х45 10 2
Пробка М16 11 5
Гайка М16 12 10
Гайка М10 13 2
Шпилька М 16x60 14 6
Шпилька М 16x40 15 2
Пробка М12 16 2
Прокладка 17 5
Прокладка 18 2





ГИДРАВЛИЧЕСКАЯ ХАРАКТЕРИСТИКА 1Д1600-90






1Д1600-90 цена



РАЗМЕРЫ НАСОСА 1Д1600-90 (1Д 1600-90):




1Д1600-90 (насос 1Д 1600-90) Купить

L A3 L1 A1 I1 H3 I3 H1 I5 Н B1 В H2 I4 H4 I2 A2 I h
1421 360 782 630 400 300 450 530 180 1030 600 1200 380 440 950 710 630 710 85.0.31

D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b f f1 Ру. МПа (кгс/см2) вх/вых Масса’. кг
485 445 415 350 460 410 370 300 22 26 35 80k6 12 12 22N9/h9 15° 15° 0.6(6)/1.6(16) 1165

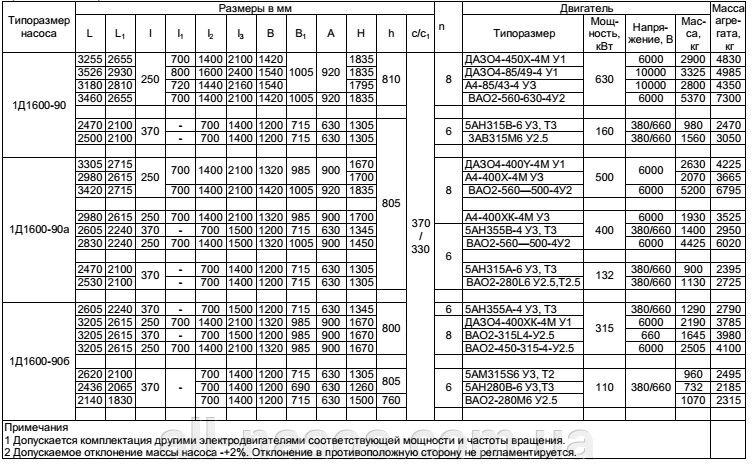

1Д1600-90 РАЗМЕРЫ ЭЛЕКТРОНАСОСНОГО АГРЕГАТА



1Д1600-90 чертеж

1Д1600-90 (насос 1Д 1600-90)



1Д1600-90 МОНТАЖ




Монтаж как агрегата, так и насоса должен производиться под руководством квалифицированных специалистов. На схеме ниже приведены варианты монтажа (для справки).


1Д1600-90 варианты монтажа



Успешная работа всей системы, куда входит 1Д1600-90 зависит не только от насоса, но и от правильного монтажа и подключения трубопровода. Ниже схематически приведены различные варианты подключения трубопровода.




1Д1600-90 монтаж трубопровода






КУПИТЬ



Для того чтобы купить 1Д1600-90 в Украине обратитесь к специалисту нашей компании и Вы получите детальную и исчерпывающую консультацию, а также сможете согласовать с ним приемлемый для Вас вариант оплаты и варианты доставки.





ЦЕНА




Цена насоса 1Д1600-90 в Украине зависит от нескольких факторов. В первую очередь это год производства и производитель. Самая высокая цена будет на насос текущего года выпуска и привезенный из-за рубежа. Несколько ниже будет цена 1Д1600-90, произведенного в Украине. Более низкая цена будет на насос складского хранения, так называемый "неликвид". Насосы и агрегаты складского хранения, в условиях сложившейся экономической обстановки -  вариант достаточно интересный. При условии правильного складского хранения и правильно проведенной переконсервации насос по своим характеристикам и ресурсу не уступает новому. На цену насоса складского хранения влияет год производства, условия хранения и даже внешний вид. Поэтому рекомендуем приобретать насосы с хранения у проверенных поставщиков и что не маловажно с гарантией.

Наша компания имеет в своем ассортименте широкий выбор оборудования складского хранения производства 2009-2013 годов. А наши производственные мощности и высококлассные специалисты позволяют провести качественную ревизию и переконсервацию оборудования. Также наша компания поставляет новые насосы нынешнего года выпуска ведущих производителей.




ДОСТАВКА



Насос 1Д1600-90 поможем доставить в города Украины, России, Молдовы, Казахстана, Беларуси, Грузии в том числе Мариуполь, Харьков, Киев, Донецк, Тбилиси, Белгород, Днепродзержинск, Днепропетровск, Шахтерск, Тирасполь, Кутаиси, Павлоград, Краматорск, Запорожье, Кривой Рог, Одесса, Черкассы, Николаев, Севастополь, Константиновка, Хмельницкий, Макеевка, Кировоград, Сумы, Львов, Луцк, Ивано-Франковск, Полтава,Чернигов, Симферополь, Торез, Луганск, Кишенев итд.

Характеристики

Страна производства
Украина
Вид
станция повышения давления воды и пр. жидкостей
Назначение
для чистой воды
Сфера применения
промышленный
Конструктивное исполнение
горизонтальный, двустороннего входа, консольный, одноступенчатый
Тип привода
электрический
Номинальный расход
1600 куб.м/ч
Мощность двигателя
1.5 кВт и более
Напряжение
380
Номинальный напор
90 м
Вид уплотнения
Набивка асбестовая с однослойным оплетением сердечника марки АГИ
Давление на входе, max, МПа (кгс/см2) max
4, 6 (47)
Масса агрегата
4830 кг
Масса насоса
1165 кг
Мощность насоса
520 кВт
Мощность электродвигателя
630 кВт
Производитель
Ливгидромаш
Синхронная частота вращения
1500 об/мин
Температура перекачиваемой жидкости, 0С max
до 85
