Муфта упругая втулочно-пальцевая МУВП-12

Код: МУВП-12
ОписаниеХарактеристикиПодобные товары
17 000 грн
Минимальный заказ: 0 шт.
В наличии
Контактная информация
Адрес: 61052, Украина, Харьковская обл., Харьков, Пр. Науки, 60
Skype: all-nasos
Написать компании

Описание

 Назначение МУВП-12

Муфта упругая втулочно-пальцевая МУВП-12 имеет общестроительное применение. Основным предназначением является соединение соосных валов, передавая крутящий момент 6,3 -16000 Нм, и снижения динамических нагрузок. Категориям 1-3 соответствует  исполнение климатическое "У", "Т", категории 4  -- УХЛ, О. (ГОСТ 15150).

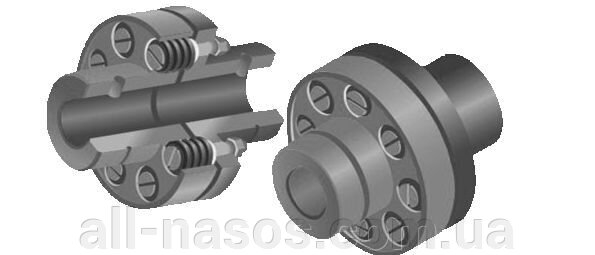

Муфта упругая втулочно-пальцевая МУВП-12 - фото МУВП12 цена





Исполнение

Муфта упругая втулочно-пальцевая МУВП-12  может иметь  такие исполнения полумуфт:

1. Для концов валов длинных -- отверстия цилиндрические (ГОСТ 12081);

2. Для концов валов коротких -- отверстия цилиндрические (ГОСТ 12081);

3. Для концов валов длинных -- отверстия конические (ГОСТ 12081);

4. Для концов валов коротких -- отверстия конические (ГОСТ 12081);

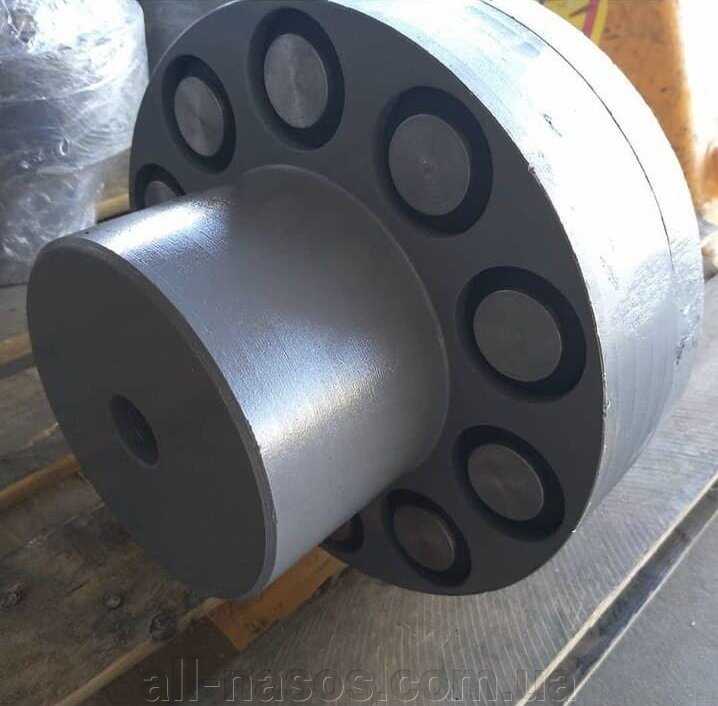

Муфта упругая втулочно-пальцевая МУВП-12 - фото МУВП-12 чертеж размеры

  Для изготовления полумуфт должен использоваться чугун, марка которого СЧ20 (ГОСТ 1412). Для изготовления пальцев МУВП-12 используется сталь марки равной 45 и выше. Втулки распорные изготавливаются из стали Ст3, возможно использование материалов не из металла с необходимой механической прочностью. Втулки упругие изготавливаются из резины. имеющей следующие свойства:

- разрывной предел прочности >= 8 МПа;

- разрывное относительное удлинение >= 300 %;

- остаточное относительное удлинение >= 24 %;

- твердость в промежутке 60-75 условных единиц (согласно ГОСТ 263);

- истирание <= 2,8х10-10 м3/(Вт*с).





Маркировка

  Муфта упругая втулочно-пальцевая МУВП-12 рашифровка условного обозначения:

240-40-1 УЗ ГОСТ21434-93

250 - крутящий момент номинальный;

40 - диаметр  отверстия посадочного;

1 - исполнение;

У - исполнение климатическое;

3 - категория.

Муфта упругая втулочно-пальцевая МУВП-12 - фото МУВП12 купить

  dH8   d1H9   dH8   d1H9

L, max,

при исполнениях

l, h14, max,

при  исполнениях

Вес

(кг)

Ряд1

Ряд2

исп.4 исп.3 исп.2 исп.1 исп.4 исп.3 исп.2 исп.1
100  342  432 342 432 125 170 165 210 132,68
110  342 432 342 432 125 170 165 210 140,88
120  342 432 342 432 125 170 165 210 145,58
 125  -    342   432   342   432   125   170   165   210  142,98





Муфта упругая втулочно-пальцевая МУВП-12 - фото МУВП12 цена


Доставка





  Муфту упругую втулочно-пальцевую МУВП-12  поможем доставить в города Украины, России, Молдовы, Казахстана, Беларуси, Грузии в том числе Мариуполь, Харьков, Киев, Донецк, Тбилиси, Белгород, Днепродзержинск, Днепропетровск, Шахтерск, Тирасполь, Кутаиси, Павлоград, Краматорск, Запорожье, Кривой Рог, Одесса, Черкассы, Николаев, Севастополь, Константиновку, Хмельницкий, Макеевку, Кировоград, Сумы, Львов, Луцк, Ивано-Франковск, Полтава,Чернигов, Симферополь, Торез, Луганск, Кишенев итд.

Муфта упругая втулочно-пальцевая МУВП-12 - фото МУВП12 изготовление

Характеристики

Производитель
Собственное производство
Страна производства
Украина
Тип
упругие
Вид управления
неуправляемые (постоянно действующие)
Материал
чугун
Кол-во пальцев
10 шт.
Номинальный крутящий момент
8000 Н*М
Часота вращения, с-1, не более
24
Муфта упругая втулочно-пальцевая МУВП-12
