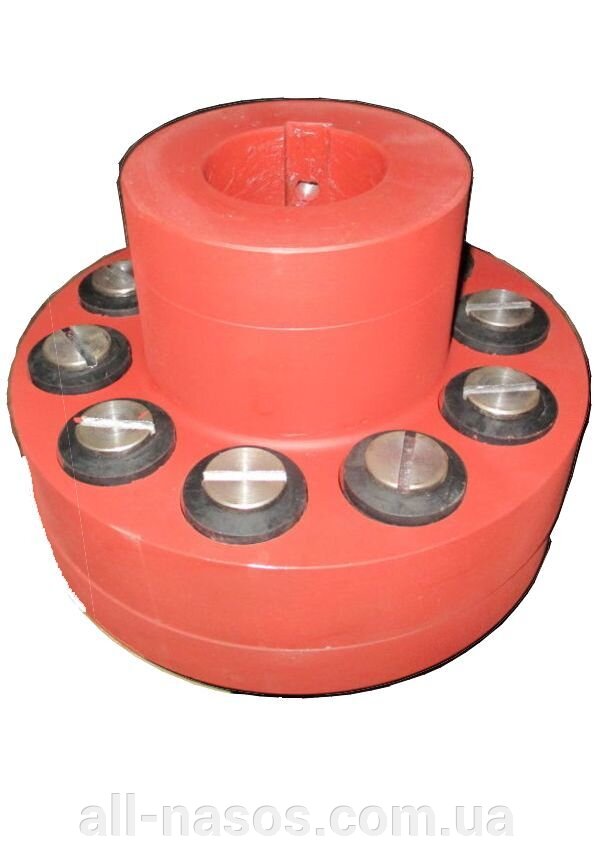

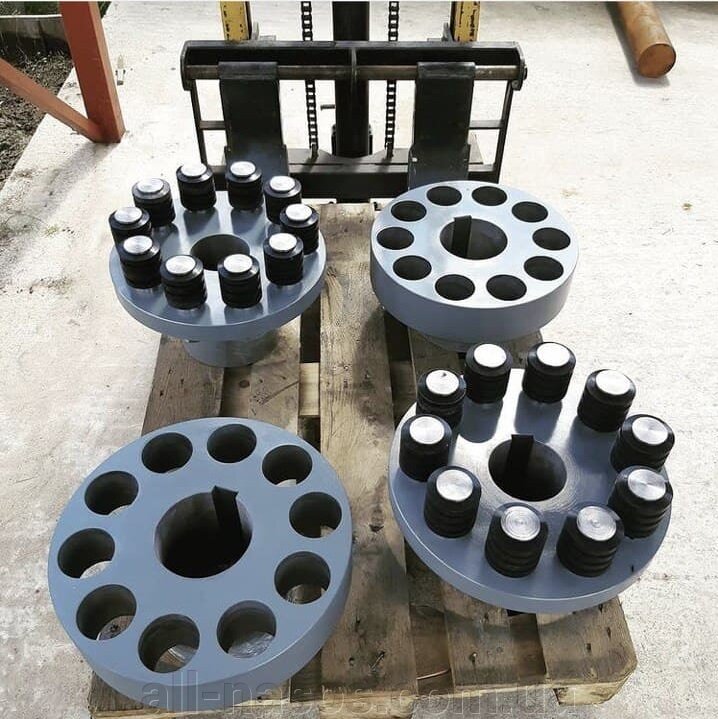

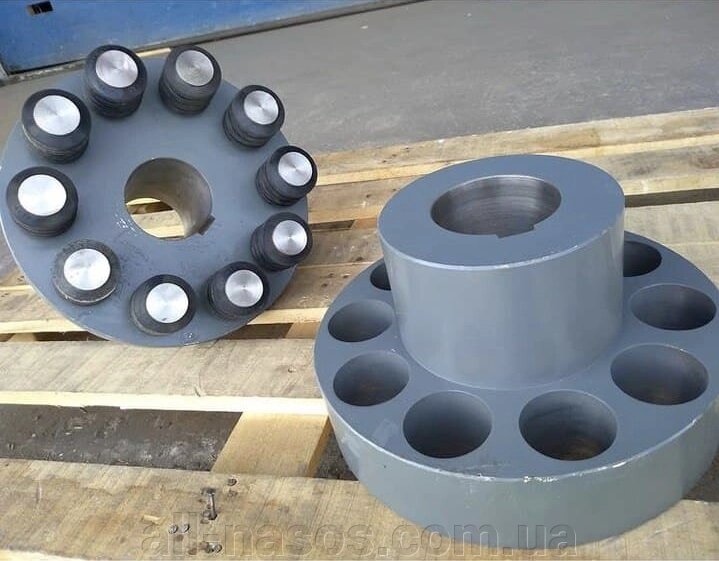

Муфта упругая втулочно-пальцевая МУВП-11

Код: МУВП-11
ОписаниеХарактеристикиПодобные товары
9 000 грн
Минимальный заказ: 0.00 шт.
В наличии
Купить
Перезвоните мне
Контактная информация
Адрес: 61052, Украина, Харьковская обл., Харьков, Пр. Науки, 60
Skype: all-nasos
Написать компании

Описание

 Муфта упругая втулочно-пальцевая МУВП-11 имеет общестроительное применение. Основным предназначением является соединение соосных валов, передавая крутящий момент 6,3 -16000 Нм, и снижения динамических нагрузок. Категориям 1-3 соответствует  исполнение климатическое "У", "Т", категории 4  -- УХЛ, О. (ГОСТ 15150).



   Муфта упругая втулочно-пальцевая МУВП-11  может иметь  такие исполнения полумуфт:

1. Для концов валов длинных -- отверстия цилиндрические (ГОСТ 12081);

2. Для концов валов коротких -- отверстия цилиндрические (ГОСТ 12081);

3. Для концов валов длинных -- отверстия конические (ГОСТ 12081);

4. Для концов валов коротких -- отверстия конические (ГОСТ 12081);



МУВП-11 чертеж размеры



  Для изготовления полумуфт должен использоваться чугун, марка которого СЧ20 (ГОСТ 1412). Для изготовления пальцев МУВП-11 используется сталь марки равной 45 и выше. Втулки распорные изготавливаются из стали Ст3, возможно использование материалов не из металла с необходимой механической прочностью. Втулки упругие изготавливаются из резины. имеющей следующие свойства:

- разрывной предел прочности >= 8 МПа;

- разрывное относительное удлинение >= 300 %;

- остаточное относительное удлинение >= 24 %;

- твердость в промежутке 60-75 условных единиц (согласно ГОСТ 263);

- истирание <= 2,8х10-10 м3/(Вт*с).



  Муфта упругая втулочно-пальцевая МУВП-11 рашифровка условного обозначения:

240-40-1 УЗ ГОСТ21434-93

250 - крутящий момент номинальный;

40 - диаметр  отверстия посадочного;

1 - исполнение;

У - исполнение климатическое;

3 - категория.



dH8 d1H9 dH8 d1H9

L, max,

для исполнений

l, h14,max,

для исполнений

Вес

(кг)

Ряд1

Ряд2

исп.4 исп.3 исп.2 4исп.1 исп.4 исп.3 исп.2 исп.1
80  270 350 270 350 95 135 130 170 66,71
85  270 350 270 350 95 135 130 170 69,01
90  270 350 270 350 95 135 130 170 71,61
-    95    270  350   270   350  95  135   130   170  74,11



  Муфту упругую втулочно-пальцевую МУВП-11  поможем доставить в города Украины, России, Молдовы, Казахстана, Беларуси, Грузии в том числе Мариуполь, Харьков, Киев, Донецк, Тбилиси, Белгород, Днепродзержинск, Днепропетровск, Шахтерск, Тирасполь, Кутаиси, Павлоград, Краматорск, Запорожье, Кривой Рог, Одесса, Черкассы, Николаев, Севастополь, Константиновку, Хмельницкий, Макеевку, Кировоград, Сумы, Львов, Луцк, Ивано-Франковск, Полтава,Чернигов, Симферополь, Торез, Луганск, Кишенев итд.

Характеристики

Производитель
Собственное производство
Страна производства
Украина
Тип
упругие
Вид управления
неуправляемые (постоянно действующие)
Материал
чугун
Кол-во пальцев
10 шт.
Номинальный крутящий момент
4000 Н*М
Частота вращения с-1 не более
30
